Блок скзи что это

Тахографы с СКЗИ и без СКЗИ, их отличия и виды, закон для тахографов. В каких ситуациях применяют штрафные санкции?. Расскажем о том что же такое блок СКЗИ тахографа, как, где и для чего его используют

Основные типы тахографов

Когда возникает необходимость оборудования автомобиля контрольным прибором, регистрирующим параметры движения, приходится решать, какой тахограф ставить — с СКЗИ или без? Для ответа на этот вопрос следует изучить и конструктивные особенности таких приборов, и нормативные требования.

Типы тахографов по характеристикам

Тахографы – бортовые самописцы, которые в автоматическом режиме регистрируют основные параметры движения ТС и работы/отдыха водителя – могут отличаться по своей конструкции. Основными разновидностями являются:

1. Аналоговые (шайбовые) тахографы (Запрещены для внутрироссийских перевозок с . Разрешены только для ЕСТР)
2. Устройства европейского образца (соответствуют требованиям ЕСТР). Предназначены для контроля движения ТС, выполняющих международные рейсы.
3. Контрольные приборы без СКЗИ. Не оборудуются модулем криптозащиты информации, что накладывает ограничение на их эксплуатацию в пределах РФ (Не соответствуют 36 приказу Минтранса).
4. Устройства с СКЗИ. Оснащаются блоком криптографической защиты, что позволяет использовать их при коммерческих перевозках (грузовых либо пассажирских) на территории РФ.

Тип контрольного устройства, установленного на автомобиле, определяет, какую карту нужно использовать для тахографа. При работе с бортовыми самописцами применяются:

• Карты для тахографов ЕСТР.
• Карты для цифровых устройств без модуля СКЗИ/НКМ.
• Карты для тахографов с СКЗИ.

Тахографические ключ-карты для устройств разных типов не являются взаимозаменяемыми. Т.е. если водитель выполняет рейсы и на территории РФ на одном автомобиле, а в странах ЕС на другой машине, то ему необходимо иметь две индивидуальные тахокарты: для самописцев с СКЗИ и ЕСТР. Важно понимать, что два тахографа устанавливать на одном транспортном средстве нельзя, так же, как и выезжать за пределы РФ с прибором с блоком СКЗИ.

СКЗИ: описание и назначение

Аббревиатура СКЗИ расшифровывается как Средство Криптографической Защиты Информации. Используется также название НКМ — Навигационный Криптозащищенный Модуль.

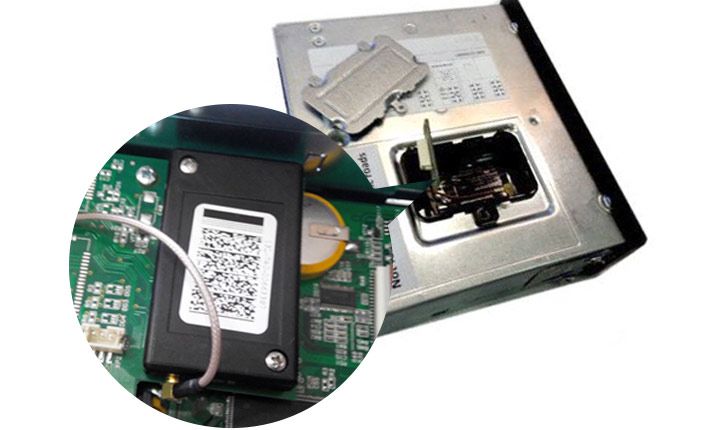

С виду это небольшая коробочка, внутри которой находится микросхема. СКЗИ устанавливается внутрь тахографа. Вскрывать блок, проводить какие-либо действия с микросхемой имеют право лишь люди, у которых есть лицензия ФСБ.

Блок СКЗИ оснащен:

• микропроцессором, который подключается к процессору тахографа;
• ГЛОНАСС/GPS модулем;
• акселерометром;
• запасным источником питания;
• встроенными часами;
• энергонезависимой памятью RAM.

Каждый такой блок имеет свой уникальный серийный номер, который заносится в реестры Минтранса.

Основная функция модуля СКЗИ — шифрование всей информации о передвижениях автомобиля.

В СКЗИ есть два уровня памяти:

• защищенный архив;
• память с ограниченным доступом.

Что интересно, доступ к ней не могут получить ни руководство предприятия, ни сам водитель. Доступ к памяти открывается лишь в случае одновременной аутентификации карт контроллера, мастерской и предприятия. В случае же введения карты предприятия обеспечивается лишь выгрузка данных на внешние носители. Обратите внимание, что вся эта информация защищена специальными программами.

Таким образом, блок СКЗИ дублирует в зашифрованном виде всю информацию с тахографа, все эти данные привязываются к конкретным географическим координатам и времени. Кроме того, создается уникальная цифровая подпись, срок действия которой и составляет 3 года.

Читая обо всех этих новшествах, многие водители и владельцы транспортных предприятий недоумевают — зачем нужен такой строгий и секретный контроль?

Главные аспекты

Блок СКЗИ — это компонент тахографа российского образца. Сам тахограф призван накапливать информацию о рейсах водителя и выгружать ее уполномоченным лицам.

Блок СКЗИ отвечает за непосредственное выполнение операций с информацией с целью ее сохранения в секрете и ограничения доступа к ней.

Так, этот модуль шифрует данные и проверяет полномочия тех, кто хочет их получить. Устройство дешифрует эти данные, лишь если определяет, что запрашивающий имеет право знать их.

Для тех водителей, кто обязан ездить с тахографом российского образца (СКЗИ), существует и обязанность наличия в этом устройстве блока СКЗИ.

Его отсутствие означает ненадлежащее состояние самого прибора, что наказывается штрафом. При этом на вопрос, можно ли использовать данный тахограф на автомобиле, выезжающем за пределы России, будет безусловно отрицательным.

Основные понятия

Тахограф — это устройство на борту автомобиля, которое предназначено для того, чтобы осуществлять вычисление базовых параметров его движения.

В частности, прибор предназначен для определения дистанции, которую прошел автомобиль, времени, которое им было потрачено на дорогу, и скорости, которую он при этом развивал.

Помимо этого с использованием тахографа также происходит определение того, какова была длительность рабочего дня водителя и сколько времени он отдыхал.

Тахографы ставят на грузовые автомобили, вес которых превышает 3,5 тонны и на автобусы, в которых находится свыше восьми посадочных мест.

При этом установлена необходимость подобного прибора лишь на транспортных средствах, которые управляются водителями, работающими в организациях по найму по ТК.

Если же данное ТС находится в собственности самого водителя, установка такого аппарата на него не обязательна. Тахографы российского образца поставляются с блоками СКЗИ.

Блок СКЗИ расшифровывается как «Средство криптографической защиты информации».

Эта же программа осуществляет и дешифрование таких сведений. Сигналом, который побуждает ее выполнить операции шифровки и дешифровки, служит цифровая подпись, выдаваемая удостоверяющим центром.

Блок СКЗИ разработан в России и устанавливается на тахографы российских транспортных средств.

Поэтому автомобили, которым необходимо осуществлять подобные поездки, оснащаются тахографами с блоком ЕСТР (европейского образца).

Последние также разрешены в России, хотя и предполагается, что их используют на ТС, совершающих рейсы за рубеж.

Альтернативные названия блока СКЗИ — НКМ (то есть навигационный криптозащитный модуль) или криптопроцессор.

Каковы его функции

Блок СКЗИ для тахографа отечественного образца выполняет следующие функции:

Также блок СКЗИ обеспечивает безусловную сохранность нескольких видов информации, которую запрещается каким бы то ни было образом корректировать никакому лицу, включая мастерскую.

В частности к ней относятся:

• название компании, изготовившей тахограф;
• адрес этой компании;
• номер блока СКЗИ;
• дата, когда устройство было принято в эксплуатацию.

Законодательная база

Законодательная база в отношении использования тахографа включает:

• Трудовой кодекс РФ, в котором указывается, что тахографы нужны водителям, трудящимся по найму;
• Технический регламент Таможенного союза 018/2011 — О безопасности колесных транспортных средств;
• приказ Министерства транспорта №36 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства…»;
• Кодекс об административных правонарушениях, которым определены наказания за отсутствие или ненадлежащее состояние тахографа.

Закон для тахографов с СКЗИ

Согласно действующему законодательству, срок действия тахографов без блока СКЗИ на территории РФ уже подошел к концу. Приказ №273 Минтранса РФ от 21 августа 2013 г. содержит следующие требования:

1. Все транспортные средства, для которых наличие бортовых самописцев обязательно (а это ТС, относящиеся к категориям М2, М3, N2, N3) и осуществляющие коммерческие рейсы на территории РФ, на 1 января 2019 года должны быть оснащены контрольными приборами с модулем СКЗИ, советующими требованиям приказа № 36 Минтранса РФ от 13 февраля 2013 г.
2. Тахографы, соответствующие требованиям Постановления Правительства РФ № 720 (т.е. не имеющие модуля СКЗИ) подлежат замене — с начала 2019 года их эксплуатация не допускается.
3. Исключение составляют автомобили с тахографами ЕСТР, имеющие карту допуска для осуществления международных грузопассажирских перевозок автомобильным транспортом.

Особенности использования тахографа с СКЗИ при смене владельца или пользователя автомобиля

В том случае, когда происходит смена владельца автомобиля в процессе его продажи или смена пользователя, в случае передачи транспорта в аренду, блок защиты информации совместно с тахографом должны быть сняты и отправлены на утилизацию. Новый владелец или арендатор, должны установить новый тахограф с новым блоком СКЗИ. Использование старых тахографов на транспортных средствах новых владельцев запрещено.

Также нужно иметь в виду, что запрещены законом заграничные поездки с активированным блоком СКЗИ.

Вообще то, среди специалистов считается, что блок скзи – это надёжное цифровое оборудование криптографической защиты данных, не допускающее сбоев и поломок, что говорит о высоком качестве, применяемых в приборе процессора и микросхем, а также программного продукта.

Однако есть и недостатки, которые характерны для отечественного цифрового оборудования, прежде всего тем, что оно обладает уязвимостью вследствие перепадов влажности, давления и температуры атмосферного воздуха. Кроме этого СКЗИ подвержен воздействию электромагнитных полей, которые возникают под действием электрооборудования транспортного средства, что влияет на работу электроники блока криптозащиты.

Активация блока СКЗИ

После монтажа тахографа с СКЗИ на транспортное средство, мастер чтобы активировать прибор должен:

• вставить карту с цифровой подписью мастерской в слот тахографа и провести активацию, в результате чего, ключ блока перемещается на карту мастерской;
• после этого он с карты мастерской считывает ключ СКЗИ в базу данных компьютера;
• с помощью интернета специальная программа обеспечивает связь с сервером ФСБ , откуда даётся ключ (цифровая подпись) для активации блока;
• цифровая подпись активации после этого переносится на карту мастерской;
• мастер должен опять вставить карту мастерской в слот тахографа и осуществить активацию блока.

На этом активация завершена.

СКЗИ: применение и особенности эксплуатации

Нужно иметь в виду, что блок СКЗИ применим, только для того автомобиля на который он установлен. В случае ремонта как самого автомобиля, либо выхода из строя его тахографа, блок защиты информации запрещено даже временно использовать на другом транспортном средстве.

Кроме этого блок по истечении трёхлетнего срока использования должен быть обязательно подвергнут дополнительной калибровке, а также с его заменой и активацией, что связано с дополнительными мерами по защите зашифрованных данных и безопасностью информации, которая находится на карте памяти оборудования.

Все изменения, связанные с автомобилем, такие как изменение его конструкции, смена номера, перекраска кузова, всё, что требует перерегистрации транспортного средства также должно сопровождаться калибровкой и активацией блока криптозащиты.

Отличия тахографов с блоками СКЗИ/НКМ и без них

Как определить – тахограф с СКЗИ или без этого блока установлен на автомобиль? Этим вопросом задаются многие автовладельцы, поскольку нормативная база строго регламентирует эксплуатацию контрольных устройств обоих видов.

Есть несколько отличительных признаков:

1. В монтажном отсеке, который обычно расположен в верхней части самописца, должен быть установлен небольшой модуль.
2. На тахографической карте должна присутствовать голографическая наклейка.
3. На распечатке технических данных устройства должен присутствовать номер модуля СКЗИ/НКМ.

Обратите внимание! Именно последний признак является самым важным, поскольку он позволяет определить не только наличие модуля, но и то, был ли блок СКЗИ правильно подключен и активирован.

Тахографы СКЗИ и ЕСТР: в чем отличия?

Как было отмечено выше, сегодня для перевозок внутри России разрешено использование тахографов двух типов  — с НКМ/СКЗИ и ЕСТР. Отличия между ними существенны:

• СКЗИ – отечественная криптографическая разработка. Тахографы с таким блоком могут использоваться только на территории РФ. Выезд ТС, оборудованного тахографом СКЗИ, не допускается не только в страны ЕС, но и на территорию Беларуси или Казахстана.
• ЕСТР – тахограф соответствующий «Европейскому соглашению, касающегося работы экипажей транспортных средств, производящих международные автомобильные перевозки». Тахографы ЕСТР устанавливаются на ТС, участвующие в перевозках как в другие страны, так и внутри России, при условии наличия разрешения на международные перевозки.

Есть различия и в способе защиты информации:

• В европейской тахографической системе также присутствует элемент шифрования, но не в тахографе, а в датчике скорости, который снимает показания о скорости транспорта. Данные в тахографе ЕСТР хранятся в течение 90 дней, затем их необходимо выгружать.
• В контрольных устройствах с СКЗИ информация, поступающая от датчиков, вначале попадает в блок криптозащиты, затем шифруется и в дальнейшем хранится в зашифрованном виде. При плановом обслуживании проводится замена блока СКЗИ целиком.

При эксплуатации транспортных средств нужно учесть еще и то, что тахографические карты СКЗИ не подходят для самописцев ЕСТР и наоборот. Про отличие карт Вы можете прочитать в статье.

Потому, если на предприятии есть машины, оборудованные тахографами обоих типов,  водителям может понадобиться изготовление двух разных карт.

Особенности конструкции и активации блока СКЗИ

Сам блок СКЗИ представляет собой компактное устройство, которое устанавливается в специальное гнездо тахографа и подключается к навигационной антенне. Внутри устройства находятся:

• контроллер;
• часы;
• акселерометр;
• криптографическое устройство;
• ГЛОНАСС-приемник;
• энергонезависимая память;
• автономный источник питания.

Для установки и активации блока СКЗИ необходимо обратиться в специализированный сервисный центр, получивший разрешение на выполнение таких операций от государственных органов (Минтранс и ФСБ РФ).

После установки блок СКЗИ в обязательном порядке подлежит активации. Эксплуатация тахографа с не активированным криптографическим модулем приравнивается к управлению автомобилем без устройства.

Периодически (раз в 3 года) модуль СКЗИ требует замены. Также криптографический модуль меняют:

• При выходе из строя модуля или самого тахографа;
• При изменении регистрационных данных владельца ТС или передаче ТС другому владельцу.
• При смене информации о транспортном средстве.

Конструктивные особенности блока криптографической защиты данных

Как уже говорилось, что средство СКЗИ – это автономное цифровое устройство для записи, хранения, считывания и передачи (даже в онлайн режиме) информации получаемой с цифрового тахографа. Оно конструктивно представляет собой коробку с микросхемами, оснащённую разъёмом для подключения антенны навигации. Это отдельное оборудование, хотя оно может быть встроено в современные типы тахографов.

Однако если тахограф сертифицирован, то он обязательно будет адаптирован с СКЗИ.

Когда говорят, что тахограф с скзи - это означает надёжную степень защиты информации. Блок защиты состоит из следующих устройств, осуществляющих функции:

• контроллёров управления и защиты;
• криптографического процессора;
• приёмника и передатчика глобальной навигационной спутниковой системы ГЛОНАСС;
• синхронизированного часового устройства;
• запасного источника электропитания;
• прибора фиксирующего скоростные характеристики автомобиля
• акселерометра;
• специальной платы памяти.

Вышеперечисленные устройства обеспечивают функции:

• зашифровки поступающей информации;
• ввода и последующего распознавания цифровой подписи с целью снятия и дешифровки данных тахографа;
• надёжное обеспечение защиты информации, полученной с тахографа;
• сопоставления информации относительно географических координат и реального времени.

Устройство тахографа с СКЗИ

Еще сравнительно недавно были возможны установка и использование аналоговых (шайбовых) самописцев. Также на машинах мог быть установлен цифровой тахограф без СКЗИ – его эксплуатация тоже допускалось. Сегодня же наличие этого элемента является обязательным, потому и водителям, и руководителям транспортных департаментов стоит разобраться, что такое блок СКЗИ тахографа и как он функционирует.

СКЗИ — это система криптографической защиты информации. Также шифрующее устройство могут называть навигационным модулем криптозащиты (НКМ). Модуль блока СКЗИ встраивается в тахограф. Основные элементы модуля:

• блок памяти (способен сохранять информацию без источника энергии);
• управляющую систему;
• ГЛОНАСС-приемник;
• хронометр;
• акселерометр.

Средство криптографической защиты работает под управлением микропроцессора и при необходимости может функционировать автономно, питаясь от резервной батареи.

Функции блока НКМ с криптографической защитой

Блоки СКЗИ/НКМ совместимы с современными цифровыми тахографами, использование которых разрешено на территории РФ. Подобными устройствами оснащаются на заводе изготовителе тахографы АТОЛ Drive, Меркурий TA-001,  Касби ДТ 20М и др. Наличие блока СКЗИ обеспечивает:

• Хранение информации в тахографе в зашифрованном виде.
• Возможность использования уникальных ключей (цифровых подписей) для дешифровки данных.
• Защиту зафиксированных данных от изменения.

Сохранность данных обеспечивает регулярная замена блока СКЗИ.  Это значит, что защитный модуль, установленный на заводе, активируется при первичном монтаже тахографа, после чего раз в три года устройство меняется на новое с обязательной активацией. Все эти работы могут выполняться только в сервисных центрах (мастерских), имеющих соответствующее разрешение. Также блок СКЗИ нужном менять и при смене владельца авто, либо при внесении изменений в регистрационные данные.

Что представляет из себя СКЗИ?

К сожалению, навигационный криптозащищенный модуль идет только в комплекте с тахографом, хотя есть возможность дополнить цифровой тахограф данным блоком, но такая установка возможно только для некоторых моделей. Стоит отметить, что сама процедура установки блока СКЗИ на цифровые тахографы нигде детально не описана.

То есть модуль СКЗИ может применяться исключительно на одном тахографе, и если, например, тахограф сломался, то невозможно блок СКЗИ вставить в другое устройство.

На основание этого у водителя есть всего два варианта:

• производить полную замену тахографа с СКЗИ, а также оформлять новую карту водителя (все это вместе — очень недешевое удовольствие);
• ждать пока не отремонтируют старый тахограф.

В любом случае, водителю эксплуатировать свое транспортное средство, не оснащенное тахографом с СКЗИ, запрещено.

Есть еще один интересный момент, который не принесет много радости — срок действия блока СКЗИ составляет три года. Каждые три года нужно производить замену, а это еще дополнительные затраты денег (15-20 тысяч) и времени. Непонятно совсем, чем не понравились чиновникам цифровые тахографы без этого блока — доступ к информации тоже мог получить только водитель, руководство предприятия, обслуживающий и контролирующий персонал.

Блок СКЗИ в цифровых тахографах

Ключевым элементом, определяющим функциональность тахографа и возможность его использования при коммерческих перевозках на территории РФ, является блок СКЗИ:

• Аббревиатура в названии расшифровывается как «система криптографической защиты информации». Другое название устройства – «навигационный криптографический модуль» (НКМ).
• По сути, модуль СКЗИ представляет собой блок энергонезависимой памяти, оснащенный собственным ПО. Программная часть модуля отвечает за шифрование информации, поступающей в бортовой самописец от периферических устройств.
• Данные защищаются специализированной цифровой подписью. Это гарантирует невозможность их несанкционированного изменения и удаления.

Таким образом, наличие в тахографе модуля СКЗИ обеспечивает юридическую значимость зафиксированных контрольным устройством данных. Это позволяет использовать эту информацию при решении любых спорных вопросов — в том числе в ходе судебных разбирательств.
