Где проверить газовый баллон

Переаттестация автомобильной газовой емкости, а также проверка оборудования выполняются на специализированных пунктах. Срок и регулярность зависят от материала баллона, используемого топлива. Регламентируется нормативными документами или изготовителем. Переаттестация автомобильной газовой емкости, а также проверка оборудования выполняются на специализированных пунктах. Срок и регулярность зависят от материала баллона, используемого топлива. Регламентируется нормативными документами или изготовителем.

Порядок проведения очередных испытаний баллонов

Очередные испытания баллонов проводят, руководствуясь РД 03112194-1094-03 и РД 03112194-1095-03. Сотрудники, которые выполняют такую работу, должны пройти соответствующие курсы и обладать надлежащими знаниями и навыками.

Очередные испытания проводят в следующей последовательности:

1. Приемка емкостей. На этом этапе освидетельствования выполняется проверка комплектности баллона, выполняется осмотр внешней поверхности. Одновременно с этим выполняют проверку даты последнего осмотра и опрессовки. При необходимости должна быть выполнена очистка внутренней поверхности емкости.
2. Обследование внутренней части емкости проводят с применением специализированного оборудования.
3. Выполняют демонтаж арматуры и ее проверку. Кроме того, в процессе осмотра может быть выполнена установка технологических деталей, без которых невозможно провести гидравлические испытания.

После проведения гидравлических испытаний (опрессовки) необходимо просушить сосуд от следов реагента. Вернуть на место демонтированную арматуру.

Баллон необходимо подготовить к грунтовке и покраске. Для этого его подвергают пескоструйной обработке. После нанесения покрытия соответствующего цвета и ее просушки на поверхность баллона необходимо выполнить маркировку в соответствии с нормативной документацией. Окончание работ по освидетельствованию оформляется соответствующим актом. Общее время на выполнение всех указанных работ составляет 3 – 5 часов. В это время входят и подготовительные и основные операции.

Обязательные требования к сосудам, предъявляемым к проведению проверки

Технические требования к сосудам, которые предъявляются для очередного освидетельствования, устанавливаются соответствующими руководящими документами. В части пропан-бутановых баллонов таким документом является РД 03112194-1094-03, а в части метанового оборудования – РД 03112194-1095-03. Оба документа утверждены Минтрансом РФ в 2002 году.

Перед тем как в положенный срок предъявить автомобильный баллон на специализированный пункт по освидетельствованию необходимо выполнить самостоятельный осмотр и убедиться, что он отвечает требованиям руководящих документов:

• не истек срок нормативной годности;
• снаружи баллон очищен от масляных и других загрязнений;
• тип сосуда и его конструктивное исполнение находятся в соответствии с нормативными требованиями;
• автомобильный баллон оснащен стандартизованной наполнительной, расходной и другой, предусмотренной конструктивным исполнением арматурой; тройник имеет необходимые заглушки;
• баллоны не содержат остатков газа;
• перекрыты все вентили.

РД 03112194-1094-03 и РД 03112194-1095-03 допускают наличие у баллонов различной конструкции деталей и арматуры, но только в пределах изменений, внесенных предприятием-изготовителем за срок нахождения в производстве конкретного изделия.

Освобождение сосудов от остатков газомоторного топлива должно проводиться на специально оборудованных площадках. Правила не допускают наличия в баллонах избыточного давления газа. Если избыточное давление имеется, баллон к освидетельствованию не допускается и безоговорочно возвращается его хозяину.

Основанием для отказа в проведении освидетельствования служит наличие на наружной образующей корпуса трещиноватости, помятости, различного рода раковин, царапин, превышающих 10% конструктивной толщины стенки. Также не подлежат проведению испытаний баллоны, с отсутствующими полностью или частично паспортными данными, просрочен назначенный срок аттестации, закончился срок нормативной годности.

Освидетельствование баллонов сопровождается маркированием с соблюдением норм, регламентирующих правила нанесения надписей. На маркировочный шильдик предприятия-изготовителя методом чеканки наносится клеймо пункта, проводившего проверку, дата проведенного и назначенная дата следующего освидетельствования. Клеймо наносится в одну строку арабскими цифрами, высота которых не должна быть меньше 8 мм. Назначенный срок очередной проверки может быть продублирован белой надписью на предварительно окрашенной красной эмалью наружной образующей баллона. Кроме этого, на наружную образующую баллона должны быть нанесены белые предупреждающие надписи.

Перечень документов, которые обязан иметь при себе водитель ТС, оборудованного ГБО

Водитель обязан предъявить документы на установленное оборудование во время проверки инспектора ГИБДД, по требованию сотрудника газовой заправки, при прохождении государственного техосмотра:

• свидетельство о регистрации ТС, в котором имеется отметка о законной установке газового оборудования;
• свидетельство формы 2б;
• шильдик баллона с отметками о проверках;
• паспорт с данными соответствующими табличке емкости.

Переаттестация баллона и проверка ГБО проводятся в целях обеспечения безопасной эксплуатации автомобиля с газобаллонным оборудованием. Отсутствие её документального подтверждения может стать причиной не только штрафных санкций в размере 500 руб., но и других неприятностей.

Периодичность проведения проверки годности баллонов

Транспортировка и эксплуатация технических газов связано со значительной опасностью. Это обусловлено не столько их взрывоопасностью или воспламеняемостью, а, сколько наличием высокого давления в сосудах, предназначенных для их хранения и доставки к месту потребления.

При таких условиях даже самый незначительный дефект может оказаться причиной серьезного происшествия. Именно поэтому огромную роль играет своевременное освидетельствование и необходимое обслуживание баллонов.

Процесс проверки ГБО на автомобиле

После установки и подключения баллона на авто, выполняется проверка газобаллонного оборудования, которая включает:

• проверку герметичности системы под давлением;
• регулировка работы газового оборудования;
• содержание СО, СН выхлопа (в дизелях дымность).

По результатам теста, выдаётся свидетельство о проведении периодических испытаний ГБО (форма 2б), установленного на транспортном средстве.

Правила хранения

Баллоны, предназначаемые для технических газов, хранят на основании требований безопасности, которые определены в «Правилах эксплуатации сосудов под давлением ПБ 03-576-03».

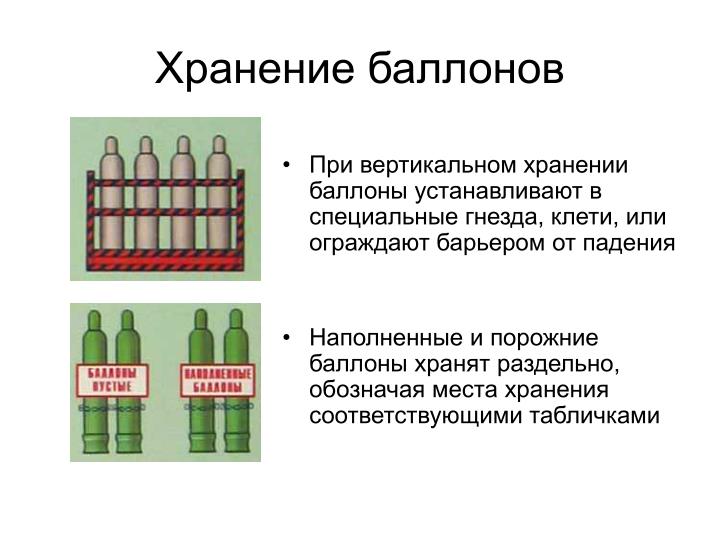

Хранение баллонов

В частности, весь рабочий и инженерно-технический персонал должен пройти должный теоретический и практический инструктаж. Сосуды, содержащие газ, хранят или в отдельных помещениях (зданиях), или допустимо их хранение и на открытом пространстве, но в этом случае, они должны быть ограждены от воздействия осадков и солнца.

Между тем хранить в одном помещении (здании) емкости с кислородом и горючими газами запрещено!

Емкости с газом могут быть установлены, для дальнейшей эксплуатации, не ближе чем на один метр к источникам тепла. Если для обогрева применяют открытый огонь, то расстояние до баллона не должно быть меньше 5 метров.

Бывает очень неприятно, если прорывает трубу или стояк в квартире. Главная беда - это соседи, с которыми необходимо уладить конфликт без финансовых потерь. Узнайте кто отвечает за трубы в многоквартирном доме, какие необходимо предпринять меры и куда обращаться за помощью. Читать подробнее

Сколько стоит переосвидетельствование баллонов и проверка газового оборудования на автомобиле?

Цена поверки зависит от объёма и вида сосуда, но в среднем по рынку начинается с 1200 рублей. На конечную стоимость могут повлиять дополнительные операции:

• Демонтаж/установка;
• дегазация;
• чистка/мойка;
• грунтовка, покраска;
• мелкий ремонт или реставрация баллона.

Таким образом, стоимость может доходить до 7000 рублей за один баллон. Что зачастую будет превышать цену покупки новой ёмкости.

Плановая проверка газового оборудования стоит около 500 руб., здесь также всё зависит от модели оборудования, марки машины, устранения выявленных проблем.

Стоить отметить, что на все процедуры уходит от 1-3 дней, если делать по законным требованиям.

Поверка газового баллона

Освидетельствование газового баллона – это мероприятие, которое необходимо в первую очередь его владельцу. Освидетельствование может гарантировать то, что баллон безопасен в эксплуатации и может быть использован по назначению, в противном случае их эксплуатация недопустима. Существует единый порядок освидетельствования, во время ее проведения проводят осмотр поверхностей баллонов на предмет обнаружения повреждения поверхности.

Срок службы газового баллона

Выполняют проверку качества маркировки и окраски на предмет соответствия требованиям ГОСТ, состояния крана. Кроме того, в процессе аттестации проводят гидравлические испытания емкостей для хранения газов. Результаты осмотра и проведенных испытаний заносят в паспорт, сопровождающий изделие все время его эксплуатации.

Без проведения подобных мероприятий заправка и эксплуатации емкостей для хранения и перевозки газа недопустимы. Обследование баллонов и вынесение заключения по ним может выполнять только организация, которая имеет все необходимые разрешения и полномочия от соответствующих государственных надзорных органов.

Сосуды для хранения газов должны проходить аттестацию один раз в несколько лет. Срок проведения зависит от нескольких параметров – от материала, например, если баллоны изготовлены из легированной или углеродистой стали, то им достаточно проходить через эту процедуру один раз в пять лет. Баллоны, устанавливаемые на автомобили в составе ГБО, должны проходить аттестацию в три или пять лет.

Баллоны, которые работают в стационарных условиях и предназначены для хранения инертных газов проходят необходимые освидетельствования один раз в десять лет.

Обозначенные сроки освидетельствования должны строго соблюдаться. Все дело в безопасности. Если емкости предназначены для хранения и перевозки пропаном, ацетиленом или другим взрывоопасным газом любой дефект на наружной поверхности баллона может привести к непоправимым последствиям.

Виды и устройство вентилей

Несмотря на то, что все баллоны для хранения и перевозки газов отличаются друг от друга формой, цветом покрытия, объемом и многими другими характеристиками все они имеют одинаковое устройство. Баллон включает в свой состав – кран, бак и пр. Краны могут отличаться друг от друга конструктивными особенностями и материалами, которые были использованы для их производства. Кроме, их разделяют по типу применения – одни применяют для кислорода, другие для пропана, третьи для ацетилена. Соответственно на их поверхность наносят покрытия следующего типа:

• синее;
• красное
• белое.

Вентили газовых баллонов

Типовой газовый кран состоит из:

Корпуса, выполненного в виде тройника, состоящего из трех штуцеров, на каждом из них нарезана резьба. На некоторых моделях в корпус вмонтирован предохранительный клапан. Главная задача этого устройства стравливание излишнего давления, возникшего в баллоне.

Штуцера, расположенного внизу предназначенного для присоединения крана к емкости для хранения газа. К верхнему крепится регулирующих маховик (штурвал). К боковому штуцеру присоединяют внешние коммуникации или выполняют закачку газа. Корпус и основные детали выполняют из латуни или стали.

Краны, применяемые для негорючих газов, выполняют с правой резьбой на штуцерах, для тех, которые используют для горючих газов, нарезают левую.

Зачем делать ремонт газового баллона

Делать или не делать ремонт газовых баллонов определяют на стадии их обследования. В процессе освидетельствования проводят осмотр внешней и внутренних полостей баллона.

Места для осмотра в газовых баллонах при проверки

Кроме того, осматривают состояние опорного башмака, если его состояние не в состоянии обеспечить вертикальную установку баллона, то эксплуатировать его недопустимо.

Сроки эксплуатации и поверки ГБО баллонов

На каждую емкость заводом изготовителем предоставляется паспорт, в котором кроме параметров, указывается срок эксплуатации, периодичность, дата очередной проверки газовых сосудов.

Периодичность переаттестации сосудов следующая (регулируется приложением №4 к Федеральным нормам и правилам в области промышленной безопасности утверждёнными приказом Ростехнадзора № 116 от г.):

1. Сосуды стальные для СНГ (сжиженный нефтяной газ пропан-бутан) необходимо проверять один раз в 2 года. Не зависимо от вида емкости (тороидальная или цилиндрическая).
2. Метановые баллоны КПГ (компримированный природный газ) проверяются с периодичностью:

• из углеродистой стали — 3 года;
• из легированных сталей — 5 лет;
• изготовленные из металлокомпозитных материалов, в том числе с алюминиевым лейнером — 3 года;
• состоящие из неметаллического материала (углепластик) — 2 года.

Срок службы баллонов определяет изготовитель, как правило, он составляет:

1. Пропановые – 10 лет;
2. Метановые – от 15 до 20 лет, в зависимости от материала изготовления.

Если информация завода отсутствует, согласно пункту 485 «Правил промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», срок службы ёмкости устанавливается 20 лет.

Виды баллонов для хранения газомоторного топлива

Запас газа для питания мотора хранится в баллонах разнообразной конструкции и типоразмеров. На легковых машинах сосуды устанавливаются по обыкновению в багажнике. На грузовых машинах, специальной технике и автобусах место для монтажа выбирается в зависимости от компоновки: это может быть рама либо другие несущие элементы.

Содержание

• 1 Виды баллонов для хранения газомоторного топлива
• 2 Периодичность проведения проверки годности баллонов
• 3 Обязательные требования к сосудам, предъявляемым к проведению проверки
• 4 Порядок проведения очередных испытаний баллонов

Различие баллонов для хранения сжиженного и компримированного газа заключается в разном рабочем давлении. Так рабочее давление в баллонах для хранения СНГ составляет 1,6 МПа, а для хранения КПГ – 19,6 МПа. Выбор баллона для встраивания в систему ГБО зависит от необходимого количества газа на борту ТС, габаритов сосуда и места его установки. Аттестация газовых баллонов подразумевает, кроме всего прочего, испытание сосудов на предмет соответствия задекларированному рабочему давлению.

Привычная цилиндрическая форма металлических баллонов, изготавливаемых из углеродистых сталей, постепенно уступает лидерство в пользу эллиптических, тороидальных и других, пока экзотических, форм. На смену углеродистым сталям приходят нержавеющие сплавы, металлокомпозитные и высокопрочные полимерные материалы.

Меняются и конструкции запорно-регулирующей аппаратуры. На смену громоздким комплектам приходят компактные многофункциональные мультиклапаны. Автомобильный мультиклапан ГБО выполняет все функции по подаче, регулированию и контролю параметров газовой смеси.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Пошаговая инструкция по замене вентиля

Новый регулировочный клапан не фиксируется к баллону на чистую резьбу. Обязательно необходимо применять уплотнительные материал: герметики или фум-ленту.

Проверка герметичности и завершение работ

По окончании работ по замене вентиля на газовом сосуде необходимо выполнить проверку герметичности вновь собранных соединений. Для этого используют способ, проверенный десятилетиями – нанесение мыльной пены.

Проверка герметичности и завершение работ

Если стыки собраны некачественно, то в месте утечки газа будут образовываться пузыри и поэтому нужно будет выполнить работу, по сборке по новой.

Процесс освидетельствования и восстановления емкостей для промышленных газов

Нормативной документацией, а именно «Правилами обустройства и эксплуатации сосудов…» назначена регулярность проведения освидетельствования технического состояние сосудов для газов.

Правила использования ацетиленовых баллонов

К примеру, освидетельствование баллонов для ацетилена проводится один раз в пять лет. В то время, как масса, находящаяся внутри баллона, должна проверятся как минимум один раз в 2 года. Кстати, на баллоне должна быть нанесена отметка о сроках проведения освидетельствования, результате осмотра пористой массы и указаны сроки следующего освидетельствования баллона.

В соответствии с техническими условиями, к эксплуатации допускают только те емкости, которые прошли все необходимые испытания и об этом сделаны все соответствующие записи. Новые сосуды, проходят необходимый цикл испытаний во время приемки продукции службой технического контроля.

По истечении сроков освидетельствования баллоны должны проходить переосвидетельствование, то есть полное освидетельствование технического состояния. При этом те, которые переосвидетельствование не прошли должны быть изъяты из оборота и отправлены на вторичную переработку (утилизацию).

Техническое освидетельствование газовых баллонов

Порядок проведения работ:

1. Анализ документов, сверка их с маркировкой емкости;
2. демонтаж (по необходимости дегазация) и разборка путём снятия мультиклапана или вентиля (владелец может сам снять баллон);
3. мойка, очистка, наружный осмотр;
4. внутренний осмотр (за исключением сосудов СУГ вместимостью до 55 литров);
5. проверка массы и вместимости, способом наполнения водой, взвешивания пустой и наполненной емкости, затем сравнивание вычисленного объёма воды с первоначальными данными указанными в паспорте (стальные бесшовные до 12 и свыше 55 литров, а также шовные всех объемов не проверяются);
6. проведение испытаний при помощи давления на стенде для проверки.

При осмотре выявляют трещины, коррозия, вмятины, прочие повреждения с которыми запрещается эксплуатация.

Сосуды выбраковываются если:

• Истёк срок годности;
• глубина раковины, риски, трещины составляет более 10% от толщины стенки; изношена резьба;
• масса бесшовных баллонов объёмом от 12-55 лит. уменьшена на 7,5% и выше, также вместимость повышена от 1%;
• коррозия занимает более 10% площади.

Технология испытания

Сосуды проверяются на специальном оборудовании для опрессовки газовых баллонов пневматическим или гидравлическим способом. Корпуса должны выдерживать давление, которое превышает рабочую нагрузку в 2 раза. Для пропан-бутановых ёмкостей рабочее давление составляет 1,6 МПа, а для метана – 20-25 МПа.

Документы на баллоны

По завершению успешных испытаний, организация наносит (выбивает) клеймо на металлической табличке баллона, даты следующего, настоящего освидетельствования.  В паспорте сосуда дублируются те же данные.

Если емкость объёмом 100 л. и более клейменее не требуется, соответствующие отметки отражаются в паспорте.

Кто и где проводит переаттестацию баллонов ГБО и проверку газобаллонного оборудования?

В соответствии с пунктами 486-508 всё тех же правил, переосвидетельствование и испытание газовых ёмкостей, производят уполномоченные организации, имеющие в наличии:

1. Оборудованное помещение (испытательный пункт);
2. Аттестованный персонал;
3. Индивидуальное клеймо с шифром, которое присваивается вместе с выдачей разрешения Ростехнадзора на 5 лет;
4. Оборудование для поверки газовых емкостей (стенды).

Проверка ГБО на авто осуществляется сертифицированными предприятиями установщиками (СТО).

Другими словами, организации которые проводят освидетельствование автомобильных газовых баллонов, также проверку ГБО в целом, не всегда являются одними и теми же фирмами.

Если в вашем населённом пункте отсутствуют сервисные центры, законно уполномоченные проводить поверку ёмкостей автомобильного газового оборудования, за помощью можно обратиться в газонаполнительные станции.

Ремонт вентиля газового баллона

Основные неисправности газовых кранов

На самом деле конструкция газового крана не отличается сложностью и особо в нем ломаться нечему. Но и тем не менее в силу ряда причин, он может или начать пропускать газ или полностью выйти из строя. Одна из причин его поломок – это небрежное отношение со стороны персонала. Например, прикладывание излишних усилий при открывании или закрывании. Это может привести или к срыву резьбы или поломке штока.

Кроме этого, попадание в регулятор посторонних частиц может привести к тому, что они не дадут полностью закрыть затвор, а это неизбежно приведет к утечке газа. В любом случае при малейшем подозрении на наличие дефектов в корпусе или механизме газового крана, баллон необходимо изымать с рабочего места или бытового помещения и отправить его на ремонт.

Да, бесспорно, газовый кран, можно снять с баллона и самостоятельно его осмотреть и при необходимости его продуть или отремонтировать, но нельзя забывать о том, что любая работа с газовым баллоном несет в себе потенциальную опасность. Именно поэтому еден строгий запрет на демонтаж газовых кранов самостоятельно в кустарных условиях. Если есть даже небольшая возможность передать ремонт газового крана в мастерскую, то лучше так и сделать.

Меры предосторожности при замене

Замена вентиля на газовом баллоне должна проводиться с соблюдением определенных мер безопасности, среди них такие, как:

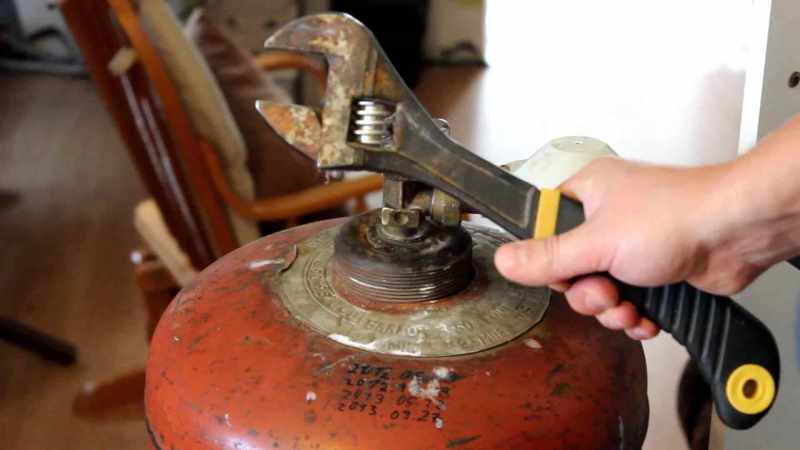

Замена вентиля газового баллона

1. Удалить из сосуда остатки газа. Газ допустимо стравливать только на открытом пространстве. Исключение можно сделать только для азота, кислорода и ряда других.
2. Рабочее место, на котором будут выполнять работы должно хорошо проветриваться.
3. Маховик надо откручивать плавно и с небольшой скоростью.
4. Замену вентиля можно выполнять только после уравнивания давления снаружи и в баллоне.

При установке вентиля на штатное место в баллоне необходимо использовать фум-ленту и другие типы герметиков, которые обеспечивают надежность соединения. Надо отметить, что уплотнители любого типа могут создавать определенные сложность при извлечении вентиля. Для облегчения этой задачи допустимо использовать строительный фен.

Выполнять нагрев арматуры, устанавливаемой на баллон допустимо только после стравливания содержимого емкости.
