Опытным автолюбителям, конечно же, хорошо известно, что такое ГУР в автомобиле, однако новичкам данная статья должна быть очень полезна. Гидроусилитель является элементом рулевого управления автомобиля, с помощью которого создается дополнительное усилие, способствующее повороту колес.

Что такое ГУР и зачем он нужен?

Все, кто хоть раз сидел за рулем автомобиля, который не оборудован гидроусилителем (или же электроусилителем) рулевого управления, наверняка замечали, что на малой скорости для поворота рулевого колеса приходится прилагать немалые усилия. В то же самое время если авто движется на достаточно значительной скорости, то наблюдается обратный эффект: руль поворачивается чрезмерно легко, практически безо всяких усилий. Это создает немалые неудобства при управлении автомобилем (особенно неопытными водителями) и, как свидетельствует опыт и статистика, нередко вызывает аварийные ситуации.

Именно поэтому конструкторы еще на заре автомобилизации задумались о том, как же можно нивелировать этот недостаток. В итоге в 1925 году американец Фрэнсис Дэвис догадался поставить на свой личный автомобиль Pierce-Arrow Roadster гидроусилитель рулевого управления. Следует заметить, что конструкция этого устройства уже тогда отнюдь не была какой-то инновацией: дело в том, что задолго до средины двадцатых годов прошлого века гидравлические усилители уже активно использовались на морских судах.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Проблемы и способы решений

Если на рулевое колесо передаются толчки, то причина этого – слабое натяжение либо изношенный ремень привода насоса. Для устранения достаточно простой замены, подтяжки или регулировки положения элемента.

Если для маневра приходится прикладывать большее усилие, то виноват в этом приводной ремень или же упал уровень жидкости. Течь часто наблюдается в ГУР «Рено Дастер», но механизм можно заменить по гарантии.

Двигатель на небольших скоростях не дает нужного количества оборотов, в системе недостаточное давление? Возможно, в системе воздух. Среди способов решения проблемы – замена приводного ремня, добавление гидравлической жидкости, регулировка или замена уплотнителей.

Устраняют неисправность доливанием жидкости, остановкой течи, удалением воздуха, заменой изношенных деталей. Это простая проблема с ГУР. Ремонт в данном случае можно выполнить самостоятельно.

Если для поворота руля в среднем положении приходится прикладывать большое усилие, то здесь проблема в насосе либо поломка рулевой механики. Нужно проверить и заменить насос, а также продиагностировать всю систему.

Устройство и принцип работы

ГУР - это гидроусилитель руля. Система представляет собой цилиндр, гидравлический насос, гидрораспределитель, резервуар с гидравлической жидкостью. Кроме того, устройство имеет патрубки, которые позволяют соединить все это в единое целое.

Насос роторного или аксиально-поршневого типа с помощью приводного ремня от коленвала всасывает жидкость из бачка и под высоким давлением подает ее в золотниковый распределитель. Он помогает определить силу, которую водитель приложил к рулю. Также устройство должно строго дозированно помочь повернуть колеса. В качестве следящего элемента применяют торсион. Зачастую он уже встроен в рулевой вал.

ГУР - это гидравлическая система, которая значительно облегчает управление. Когда автомобиль стоит либо движется прямо, руль не используется, и гидроусилитель не работает. В этот момент жидкость без нагрузки циркулирует по резервуару. Когда водитель начнет поворачивать рулевое колесо, торсион в виде металлического стержня станет закручиваться. Вместе с ним будет вращаться и часть золотникового клапана. Внешняя часть клапана неподвижна, и в это время каналы совмещаются, а гидравлическая рабочая жидкость попадает в силовой цилиндр. Другая полость отдает ее в резервуар.

Чем больше будет угол поворота, тем шире станет перепускной клапана. Так распределитель следит за усилием на рулевом колесе и при помощи торсиона усиливает приложенную силу, а затем поворачивает управляемые колеса.

Признаки неисправности и типичные поломки

Гидроусилитель рулевого управления автомобиля представляет собой достаточно сложную по своей конструкции систему, и, несмотря на то, что отличается высокой надежностью, порой может выходить из строя. О том, что ГУР неисправен, можно определить по целому ряду признаков. Основными из них являются следующие:

• Во время вождения на рулевом колесе чувствуются сильные толчки;
• Для поворота рулевого колеса необходимо прилагать серьезные усилия, или же оно, наоборот, поворачивается чрезмерно легко;
• Руль вибрирует, «шумит» или же с трудом возвращается в исходное положение;
• Рулевое колесо время от времени поворачивается самостоятельно.

Как показывает практика, в тех случаях, когда на рулевом колесе ощущаются сильные толчки, причина чаще всего кроется в приводном ремне ГУР: он имеет очень слабое натяжение. Если это так, натяжение требуется восстановить, или же поменять старый, растянутый от времени ремень.

Если рулевое колесо поворачивается с трудом, то, скорее всего, проблема кроется или в том же приводном ремне, или в том, что в бачке содержится недостаточное количество рабочей жидкости. Поэтому необходимо проверить, соответственно, натяжение ремня и уровень масла, а также бачок и соединительные шланги на наличие трещин и возможных утечек.

Если руль вибрирует или «шумит», то, скорее всего, ослабли соединения трубок ГУР. В тех же случаях, когда руль периодически поворачивается самостоятельно, без участия водителя, чаще всего плохо работает насос, и поэтому следует проверить в первую очередь именно его.

Следует заметить, что гидроусилитель руля автомобиля лучше всего не ремонтировать самостоятельно, а обратиться на станцию технического обслуживания. Там опытные специалисты проведут тщательную диагностику ГУР и оперативно устранят все выявленные неисправности. Самостоятельный же ремонт чаще всего оборачивается тем, что гидроусилитель рулевого управления автомобиля начинает работать еще хуже, чем до его проведения.

Читайте также: Скрип при повороте руля на месте или в движении.

Как создавался гидроусилитель

Первым легковым авто с такой опцией стал Rolls-Royce Phantom в середине 20-х годов двадцатого века. Но он так и остался в единственном экземпляре.

В массовое производство ГУР попал в годы Второй мировой. Армии Британии и США ставили системы на тяжелые броневики. Затем, в 50-х, эта опция была доступна на Chrysler и Citroen.

Принцип работы гидроусилителя руля

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

1. Автомобиль стоит неподвижно на месте, колеса установлены прямо. В данный момент гидроусилитель не работает и жидкость просто перекачивается насосом по системе (из бачка в распределитель и обратно).
2. Водитель начинает вращать рулевое колесо. Крутящий момент от рулевого колеса передается на вал распределителя и далее на торсион, который начинает закручиваться. Поворотный золотник в этот момент не вращается, поскольку ему мешает это сделать сила трения, препятствующая повороту колес. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда повернут руль). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра поступает в сливную магистраль и далее в бачок. Жидкость давит на поршень со штоком, за счет чего перемещается рулевая рейка и поворачиваются колеса.
3. Водитель прекратил вращение рулевого колеса, но продолжает удерживает его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный золотник и выравнивает его относительно вала распределителя. В этот момент распределитель устанавливается в нейтральное положение и жидкость вновь просто циркулирует по системе, не совершая никакой работы, так же как и при прямолинейном положении колес.
4. Водитель «выкрутил» руль в крайнее положение и продолжает его удерживать. Данный режим является наиболее тяжелым для гидроусилителя, поскольку распределитель не может вернуться в нейтральное положение, и вся циркуляции жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы. Но стоит отпустить руль, и система придет в норму.

ГУР устроен таким образом, что при его отказе рулевое управление будет продолжать работу и возможность управлять автомобилем сохранится.

Устройство гидроусилителя руля

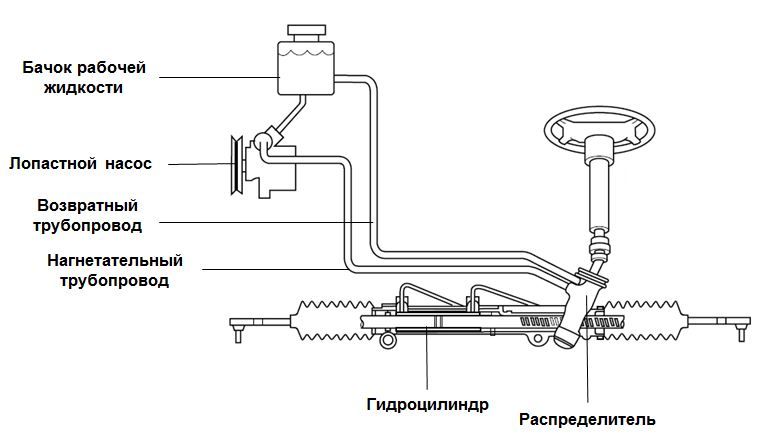

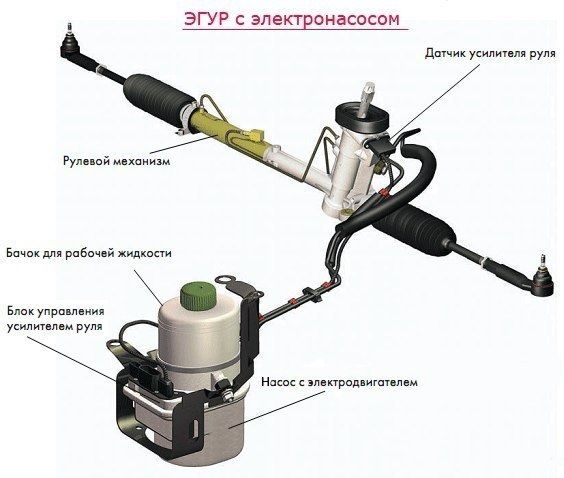

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

• бачок для рабочей жидкости;
• масляный насос;
• золотниковый распределитель;
• гидроцилиндр;
• соединительные шланги.

Бачок ГУР

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

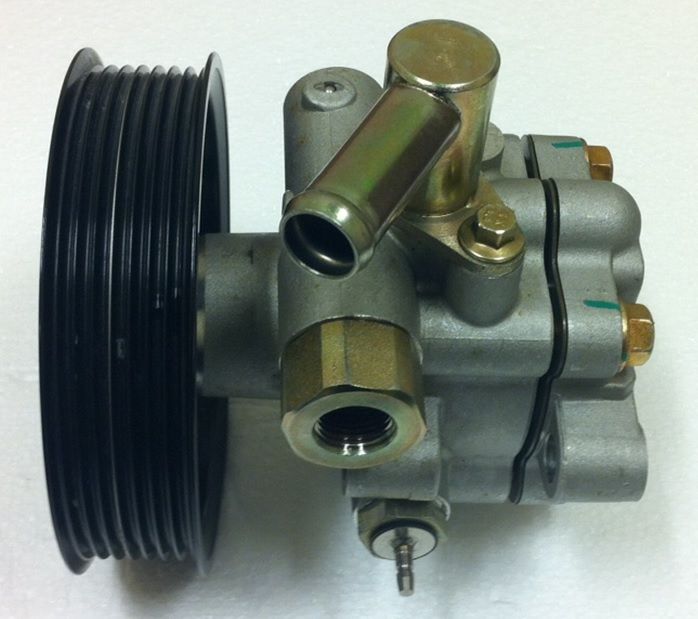

Насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

• регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
• постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом.  Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Типичные неисправности

В целом ГУР – это надежный механизм, который не требует какого-либо серьезного обслуживания. Даже если система сломается во время движения, ничего страшного не случится, и даже можно будет продолжить езду.

Среди типичных неисправностей можно выделить два вида. Это гидравлические поломки или же механические. Итак, рассмотрим основные проблемы ГУР, ремонт и устранение этих неполадок.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

• надежность системы и бесшумность при работе;
• простота обслуживания и минимальный размер устройства;
• технологичность и экологическая безопасность;
• небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение;
• легкость и плавность рулевого управления;
• обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля;
• обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле;
• возможность управления автомобилем при выходе системы из строя.

ГУР на «Ланос»

Эту систему ставят как опцию, однако можно приобрести комплект и установить ее самостоятельно. Кроме того, что механизм значительно облегчает управление, он еще и сглаживает ударные нагрузки от езды по отечественным дорогам. Машина становится более отзывчивой и лучше держит курс. При попытках автоматического выворачивание колес в другую сторону гидравлический усилитель препятствует этому.

Гур - это отличное решение для тех, кто много времени поводит за рулем автомобиля. Устроен он для «Ланос» традиционно. Состоит этот узел из стандартных механизмов. Особая конструкция золотникового элемента делает вождение более комфортным.

На “Ланосе” есть насосы, работающие от двигателя. Такой привод будет поглощать часть мощности, которая вырабатывается силовым агрегатом. Насос задействован постоянно, ведь нужно держать рабочее давление. При этом усилитель подключается лишь в момент вращения рулевого колеса. Другими словами, насос просто так съедает часть мощности.

Чем выше скорость автомобиля, тем большая мощность уходит насосу. Однако на высоких скоростях управление намного проще, и огромная мощность не влияет на ГУР. Это может вызвать такую неприятность, как неинформативность руля. Чтобы подобного не случилось, рекомендуется устанавливать механизм с возможностью регулировки усиления.

Как устроен ГУР и как он работает?

Как устроен ГУР

Конструктивно практически любой гидроусилитель рулевого управления автомобиля состоит из таких основных частей, как:

• Насос;
• Распределитель;
• Гидроцилиндр;
• Соединительные шланги;
• Бачок.

Гидравлический насос предназначен для того, чтобы создавать в системе гидроусилителя руля необходимое давление и обеспечивать циркуляцию по ней рабочей жидкости (в ее качестве чаще всего выступает масло). В современных автомобилях чаще всего используются гидравлические насосы пластинчатого типа, поскольку они имеют высокий КПД и отличаются длительным сроком эксплуатации. Практически всегда привод к ним осуществляется при помощи ременной передачи от коленчатого вала двигателя автомобиля.

Распределитель, как нетрудно догадаться из его названия, необходим для того, чтобы распределять рабочую жидкость и направлять ее в строго определенные полости гидроцилиндра, а также в бачок. Специалисты различают две разновидности распределителей: осевые и роторные. Если его золотник совершает вращательные движения, то распределитель является роторным, а если поступательные — то осевым. Сам распределитель может размещаться и непосредственно на валу с рулевым механизмом, и среди элементов рулевого привода.

Гидроцилиндр предназначен для того, чтобы под воздействием давления рабочей жидкости (масла) приводить в движение поршень и шток. Этот элемент ГУР или же встраивается непосредственно в рулевой механизм, или же устанавливается между приводом и кузовом автомобиля.

Что касается соединительных шлангов, то они необходимы для того, чтобы обеспечить свободный ход рабочей жидкости по всему механизму. Эти элементы конструкции принято подразделять на шланги низкого и высокого давления. Первый используются для возврата рабочей жидкости после отработки, а по вторым она следует между такими элементами ГУР, как насос, цилиндр и распределитель.

ГУР в работе. В верхней части показано, как золотник распределяет гидравлическую жидкость.

Бачок в системе ГУР представляет собой ни что иное, как емкость, в которой хранится рабочая жидкость (масло), и через которую она циркулирует. В нем имеется специальный фильтр очистки, а также щуп, который необходим для того, чтобы проверять уровень рабочей жидкости.

Принцип работы всех гидроусилителей рулевых механизмов, вне зависимости от особенностей их конструкции, практически одинаков. Если руль находится в центральном положении, то в таком же располагается и центральный золотник ГУР, который удерживают специальные пружины. При этом обеспечивается совершенно свободное перемещение рабочей жидкости по всей системе. Ее циркуляцию обеспечивает работающий насос. Когда происходит поворот руля, золотник перемещается и перекрывает сливную магистраль, в результате чего рабочая жидкость подается в одну из полостей цилиндра под давлением. Это приводит к тому, что под ее воздействием поворачивают и корпус распределителя, и колеса в ту сторону, в которую движется золотник. В тот момент, когда корпус распределителя «настигает» этот самый золотник, подача рабочей жидкости под давлением в цилиндр прекращается, и это означает, что поворот уже выполнен. Руль возвращается в нейтральное положение, золотник — тоже, и через него рабочая жидкость сливается в магистраль.

Читайте также: Почему гудит ГУР при повороте руля на месте и на скорости.

Функции и назначение ГУР

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным  гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Преимущества и недостатки гидроусилителя рулевого управления

О преимуществах гидроусилителя уже было все сказано Кратко подытожим, что он дает:

• облегчение управления автомобилем, снижение утомляемости водителя;
• смягчение ударов, передаваемых на рулевое колесо от неровностей дороги;
• лучшая управляемость и маневренность автомобиля, а значит и повышенная безопасность на дороге.

К недостаткам ГУР можно отнести следующие:

• постоянно работающий насос отбирает часть мощности двигателя;
• необходимость периодического обслуживания системы.
